Fundament
Fundament
Fundament/flydende gulvbelægning/betongulv/uden gevindstang i fundament

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: FU104-TB

Fundament/flydende gulvbelægning/betongulv/med gevindstang i fundament

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: FU105-TB

Fundament/flydende gulvbelægning/betongulv/uden gevindstang i fundament

Ydervæg:

- H+H Termoblokken (460 mm)



Tegningsnummer: FU106-TB



460 mm H+H Termoblokken er en bestillingsvare, kontakt H+H Danmark for oplysninger om minimumsmængde og leveringstid.

Vinduer
Vinduer
Sidefalse

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI206-TB

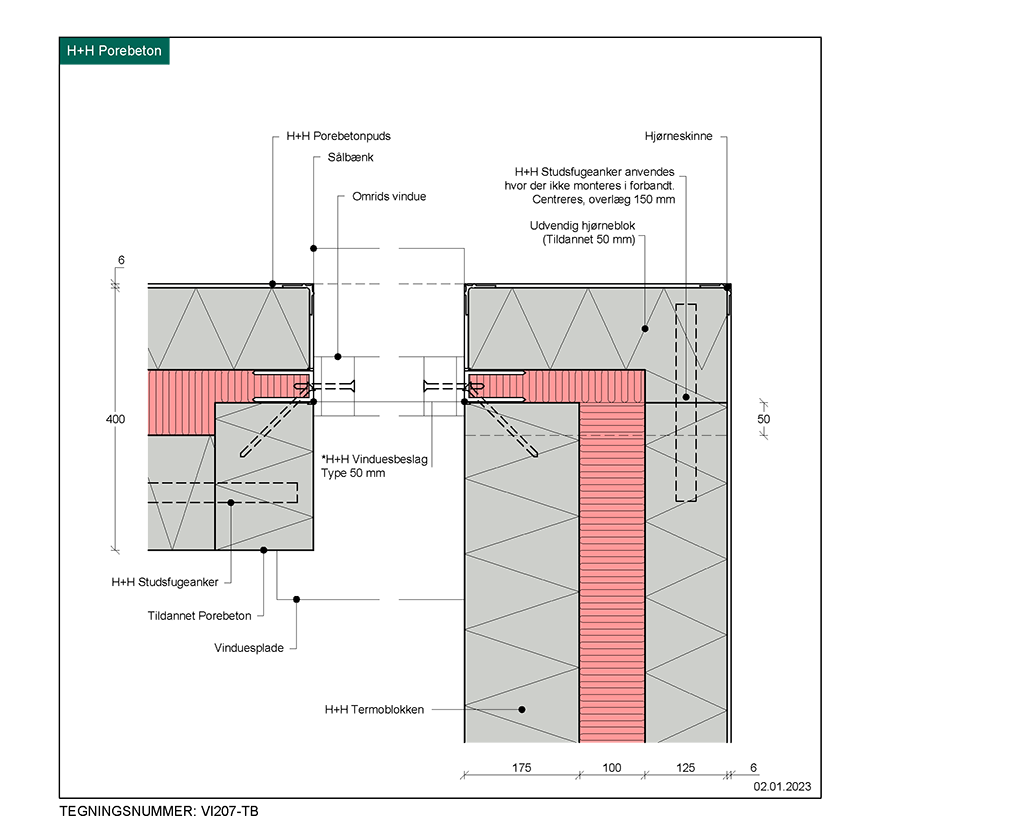

Sidefalse

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI207-TB

Brystning

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI208-TB

Vinduespille mellem vinduer med indbygget vindafstivende stålsøjle

Ydervæg:

- H+H Multipladen®



Tegningsnummer: VI209-TB

Vinduespille mellem vinduer med indbygget vindafstivende stålsøjle

Ydervæg:

- H+H Multipladen®



Tegningsnummer: VI210-TB

Vinduespille mellem vinduer med indbygget vindafstivende stålsøjle

Ydervæg:

- H+H Multipladen®



Tegningsnummer: VI211-TB

Vægtop/tagfod/bærende bjælke

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI212-TB

Vægtop/tagfod/bærende bjælke

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI213-TB

Løsningsforslag til isætning af vinduer

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI214-TB

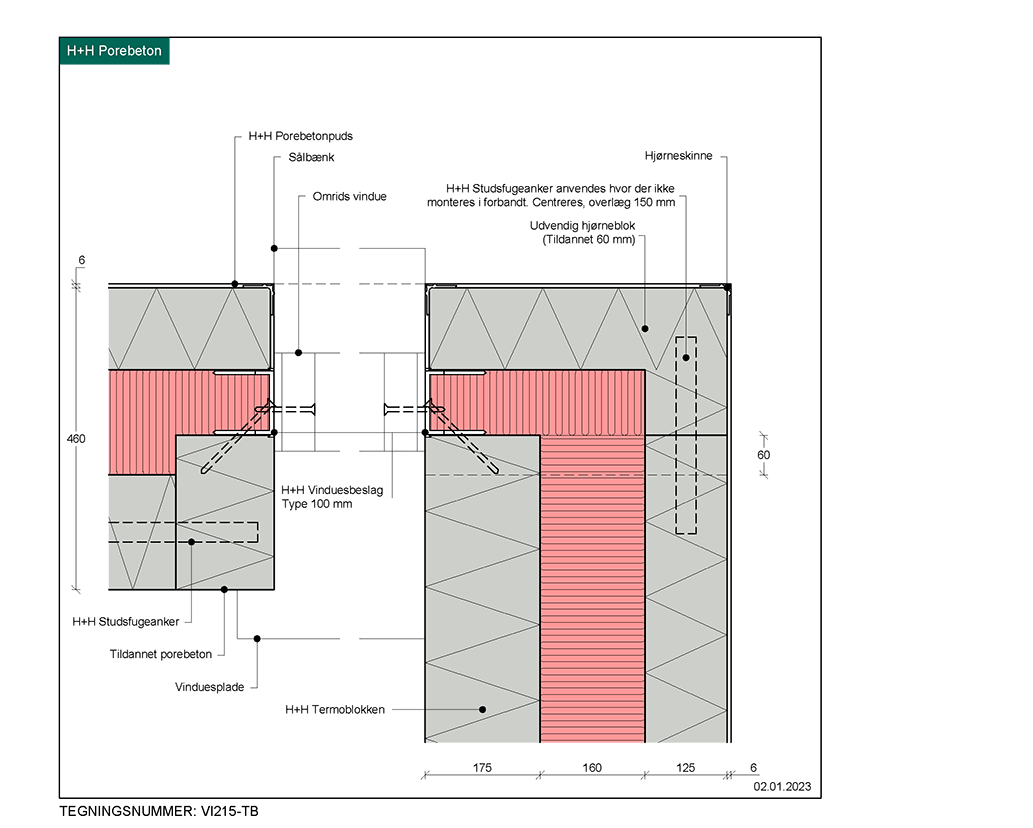

Sidefalse - 100 mm H+H Vinduesbeslag

Ydervæg:

- H+H Termoblokken (460 mm)



Tegningsnummer: VI215-TB



460 mm H+H Termoblokken er en bestillingsvare, kontakt H+H Danmark for oplysning om minimumsmængde og leveringstid.

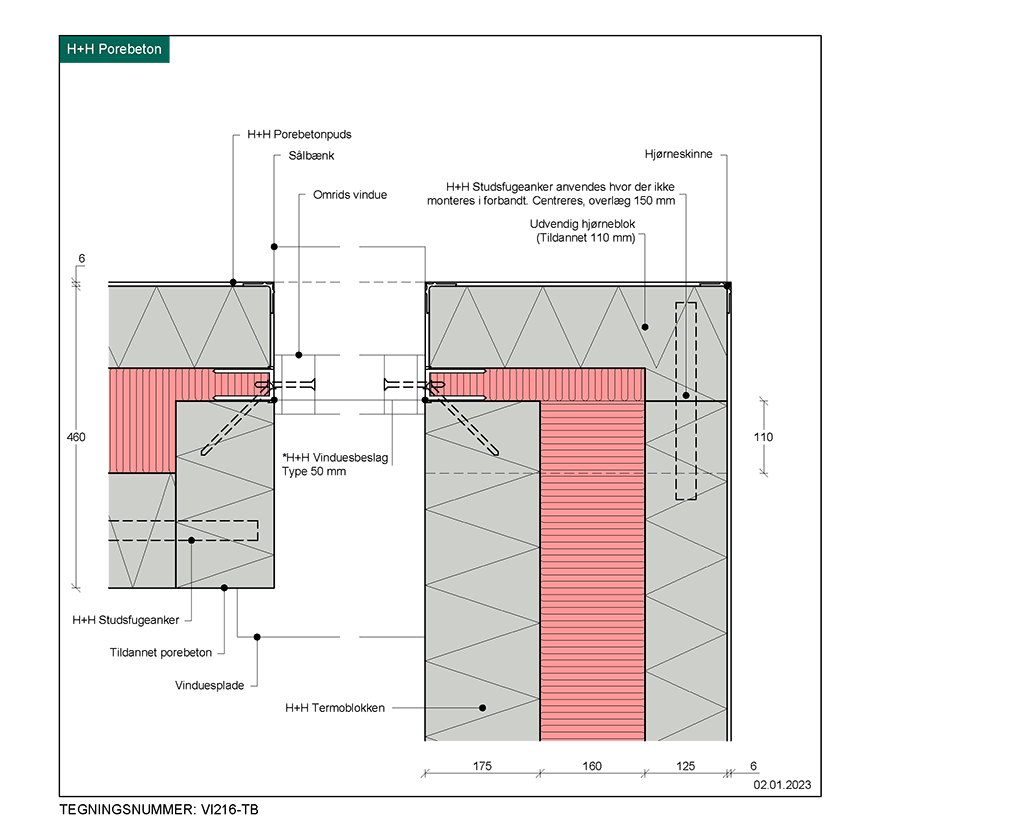

Sidefalse - 50 mm H+H Vinduesbeslag

Ydervæg:

- H+H Termoblokken (460 mm)



Tegningsnummer: VI216-TB



460 mm H+H Termoblokken er en bestillingsvare, kontakt H+H Danmark for oplysning om minimumsmængder og leveringstid.

Løsningsforslag til isætning af vinduer

Ydervæg:

- H+H Termoblokken (460 mm)



Tegningsnummer: VI217-TB



460 mm H+H Termoblokken er en bestillingsvare, kontakt H+H Danmark for oplysning om minimumsmængder og leveringstid.

Vægtop/tagfod/bærende bjælke

Ydervæg:

- H+H Termoblokken (460 mm)



Tegningsnummer: VI218-TB



460 mm H+H Termoblokken er en bestillingsvare, kontakt H+H Danmark for oplysning om minimumsmængder og leveringstid.

Indbygget vindafstivende stålsøjle, simpelt understøttet i top og bund

Ydervæg:

- H+H Termoblokken (400 mm)



Stålsøjle:

- RHS Stålprofil 160 x 80 mm



Tegningsnummer: VI219-TB

Indbygget vindafstivende stålsøjle, simpelt understøttet i top og bund

Ydervæg:

- H+H Termoblokken (400 mm)



Stålsøjle:

- HE100-B Stålsøjle



Tegningsnummer: VI220-TB

Indbygget vindafstivende stålsøjle, simpelt understøttet i top og bund

Ydervæg:

- H+H Termoblokken (400 mm)



Stålsøjle:

- HE100-B Stålsøjle



Tegningsnummer: VI221-TB

Indbygget vindafstivende stålsøjle, simpelt understøttet i top og bund

Ydervæg:

- H+H Termoblokken (400 mm)



Stålsøjle:

- HE120-B Stålsøjle



Tegningsnummer: VI222-TB

Indbygget vindafstivende stålsøjle, simpelt understøttet i top og bund

Ydervæg:

- H+H Termoblokken (400 mm)



Stålsøjle:

- HE120-B Stålsøjle



Tegningsnummer: VI223-TB

Opstalt ved 30 cm U-skål, indvendig side

Opstalt ved 30 cm U-skål, indvendig side

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI224-TB

Opstalt ved 30 cm U-skål, lodret post, indvendig side

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI225-TB

Opstalt ved 30 cm U-skål, udvendig side

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI226-TB

Opstalt ved 30 cm U-skål, lodret post, udvendig side

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI227-TB

Samme udsnit af ydervæg i fire forskellige skifter

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI228-TB

Vederlag for 30 cm U-skål med stålprofil, skiftegang A

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI229-TB

Udmuring for 30 cm U-skål med stålprofil, skiftegang B

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI230-TB

30 cm U-skål med stålprofil

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI231-TB

30 cm U-skål med stålprofil

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI232-TB

Princip for rørsøjle under stålbjælker

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI233-TB

Opstalt for 21 cm H+H Bjælker, indvendig side

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI234-TB

Vederlag for 21 cm H+H Bjælker

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI235-TB

Vederlag for 21 cm H+H Bjælker

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI236-TB

Montageprincip af pladefalse

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: VI237-TB

Etageadskillelse
Etageadskillelse
Ydervæg/etageadskillelse/dækelement/bærende kant - ingen lydkrav

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: ET305-TB

Ydervæg/etageadskillelse/dækelement/fri kant - ingen lydkrav

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: ET306-TB

Ydervæg/etageadskillelse/dækelement/trapperum

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: ET307-TB

Ydervæg/etageadskillelse/dækelement/bærende kant

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: ET308-TB

Ydervæg/etageadskillelse/dækelement/bærende kant

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: ET309-TB

Ydervæg/etageadskillelse/bjælkelag - ingen lydkrav

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: ET310-TB

Tagfod
Tagfod
Tagfod med udhæng/25° gitterspær/ringanker/tagforankring

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: TA404-TB

Ydervæg/murkrone/tagdækelement/bærende kant
Ydervæg:
- H+H Termoblokken (460 mm)

Murkrone:
- H+H Celblokken®


Tegningsnummer: TA405-TB



460 mm H+H Termoblokken er en bestillingsvare, kontakt H+H Danmark for oplysninger om minimumsmængde og leveringstid.

Ydervæg/murkrone/tagdækelement/bærende kant
Ydervæg:
- H+H Termoblokken (400 mm)

Murkrone:
- H+H Celblokken®


Tegningsnummer: TA406-TB

Ydervæg/murkrone/træbjælkelag/bærende kant
Ydervæg:
- H+H Termoblokken (400 mm)

Murkrone:
- H+H Celblokken®


Tegningsnummer: TA407-TB

Ydervæg/murkrone/træbjælkelag/bærende kant
Ydervæg:
- H+H Termoblokken (400 mm)

Murkrone:
- H+H Celblokken®


Tegningsnummer: TA408-TB

Gesims i facader og gavle

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: TA409-TB

Tagfod med gesims/25° gitterspær

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: TA410-TB

Tagfod med gesims/25° gitterspær/bærende bjælke

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: TA411-TB

Tagfod/bjælkespær

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: TA412-TB

Tilslutning/kip/bjælkespær

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: TA413-TB

Gavl
Gavl
Udvendig bygningshjørne, type I

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: GA502-TB

Udvendig bygningshjørne, type II

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: GA503-TB

Indvendig bygningshjørne, type I

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: GA504-TB

Indvendig bygningshjørne, type II

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: GA505-TB

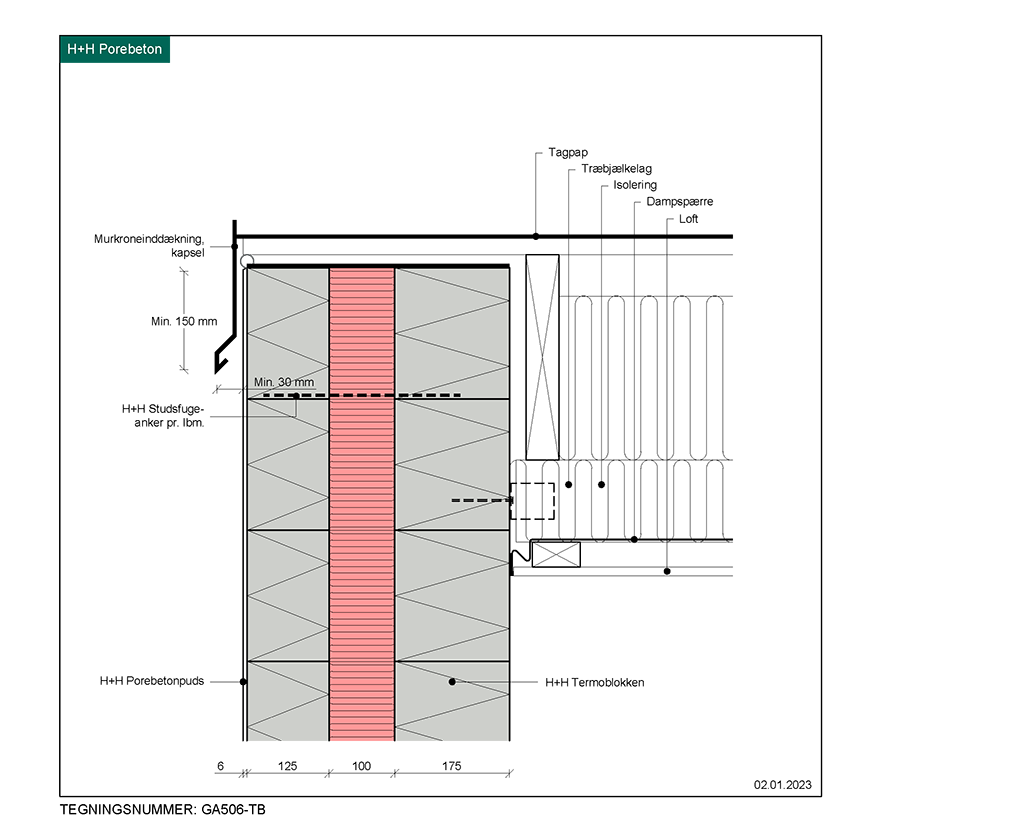

Gavltrekant/tag uden udhæng/bjælkespær

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: GA506-TB

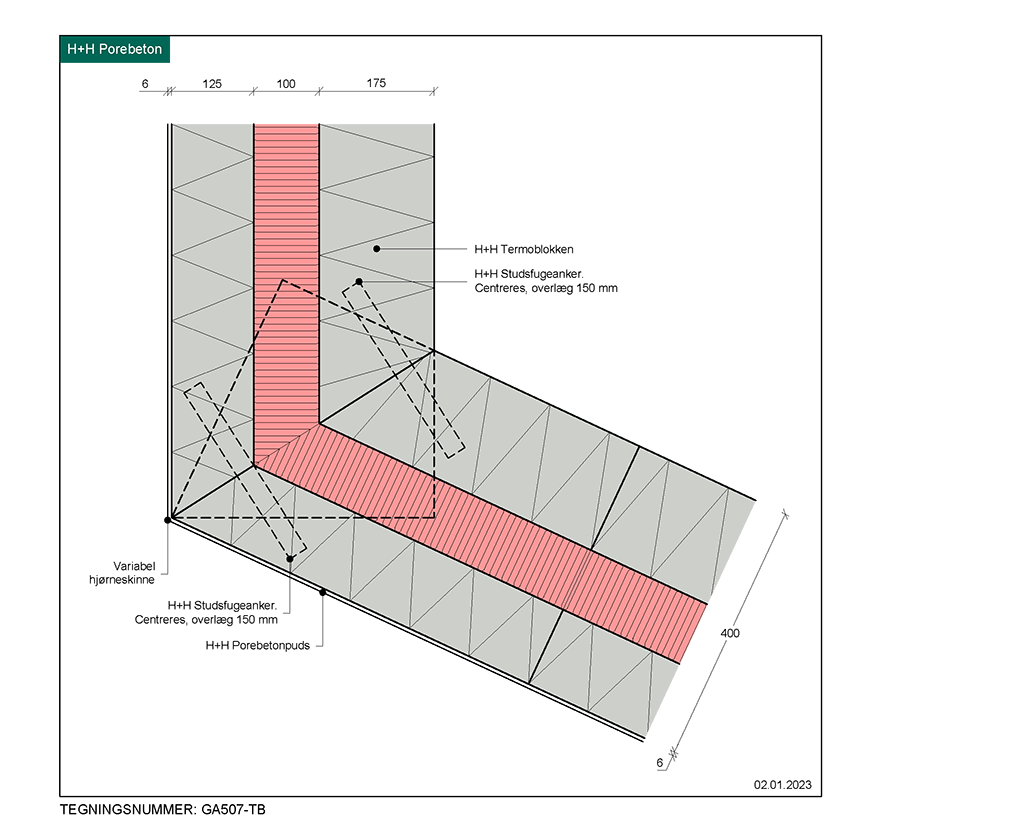

Udvendig variable bygningshjørne

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: GA507-TB

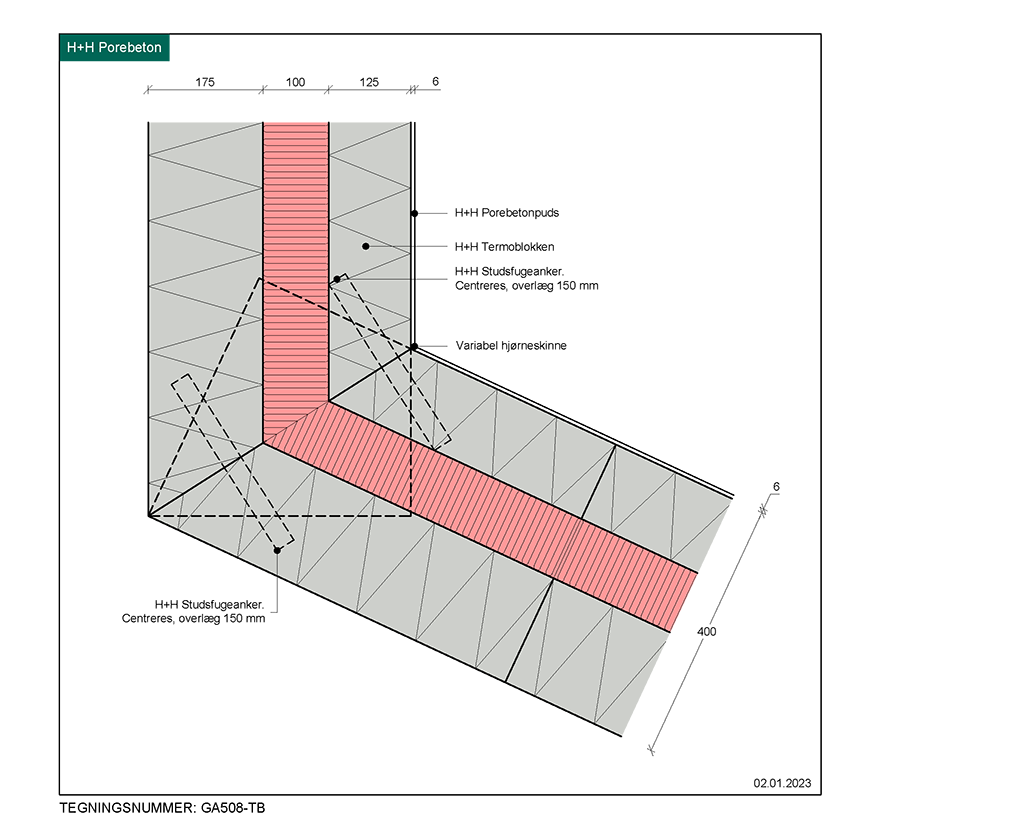

Indvendig variable bygningshjørne

Ydervæg:

- H+H Termoblokken (400 mm)



Tegningsnummer: GA508-TB

Lejlighedsskel
Lejlighedsskel
Lejlighedsskel/facade/dobbeltvægge med isolering/vertikale lydkrav
Ydervæg:
- H+H Termoblokken (400 mm)

Lejlighedsskel:
- H+H Multipladen®
- H+H Murblokken®

Tegningsnummer: LE609-MP,MB,TB
Lejlighedsskel/betongulv/gulvvarme/vertikale lydkrav
Fundament ydervæg:
- Leca®termblokken

Fundament lejlighedsskel:
- Letklinkerblokke


Tegningsnummer: LE611

Skillevægge
Skillevægge
Ydervæg/skillevæg
Ydervæg:
- H+H Celblokken®
- H+H Termoblokken

Skillevæg:
- H+H Multipladen®
- H+H Murblokken®

Tegningsnummer: SK700-MP,MB,CB,TB
